任务背景

本任务是使用基于规则的方法，将 PDF 中的信息提取出来，组合成具有组织结构的 json 格式

PDF 文档的性质

PDF 文档内容可分为文本、图片、表格三种元素

本任务中的 PDF 文档具有以下特点

  • 章节顺序稳定

    文档章节排布顺序固定，例如遵循 “第一章 引言、第二章 相关工作…” 的顺序

  • 章节内结构一致

    同一章节的内容构成模式统一，例如 “引言” 章节仅包含文本元素，无图片与表格；“实验方法” 章节则同时包含文本与图片元素等

  • 文档排版复杂度高

    存在多类复杂排版场景，例如文本未完全按自然段规整布局、表格包含多行复杂单元格，且表格可能在任意位置出现跨页分割的情况。

PDF 解析工具分析

目前的开源 PDF 解析工具所使用的方法可以大致分为基于 PDF 结构规则的解析方法和基于深度学习模型的解析方法，以下简称为原生解析和OCR 解析

方法 说明 解析速度 单一对象解析准确度 复杂排版中对象定位准确度
基于 PDF 结构规则的解析方法 该方法直接解析 PDF 的底层对象，如文字、线条、坐标等 快 高 低
基于深度学习模型的解析方法 该方法主要使用目标检测模型和 OCR 模型对文档中的对象进行定位与识别 慢 较高 较高

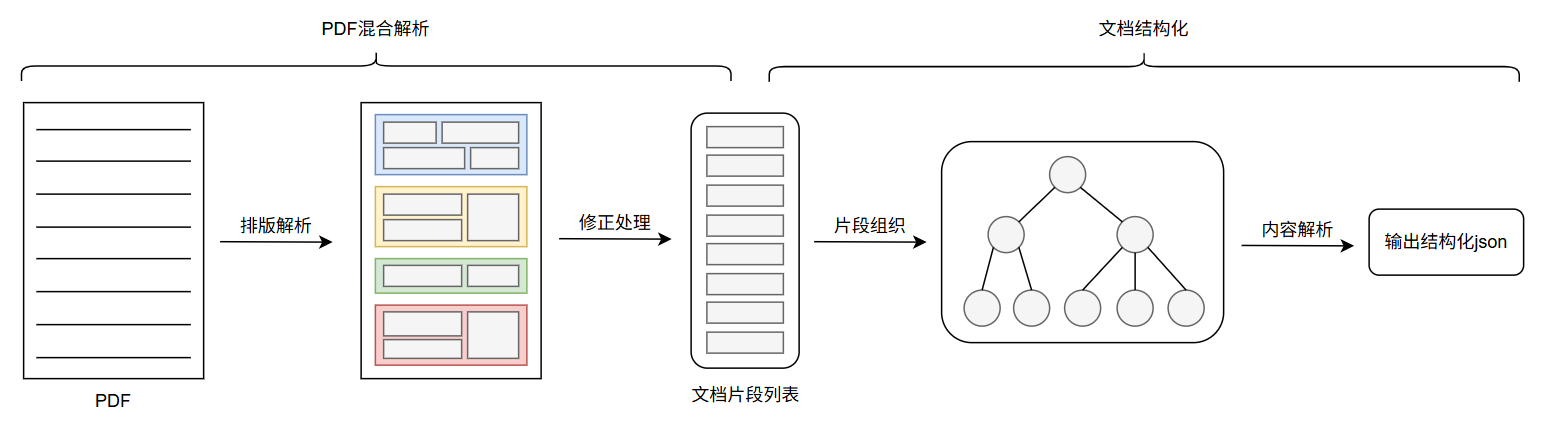

总体方案

总体方案主要分为两部分

  • PDF 混合解析：结合 OCR 解析和原生解析，提取 PDF 文档元素

  • 文档结构化：基于文档元素中的内容，组织文档元素，输出结构化 json

PDF 混合解析

本任务中的 PDF 文档具有复杂排版，使用 OCR 进行排版解析，提取出文档中的文本片段、图片、表格

但 OCR 提取出的文本片段存在错字的情况，且后续文档结构化基于文档元素的内容，对文本内容的解析准确度有较高的要求，因此考虑结合原生解析对文本元素进行修正，提高对单个文档元素的识别准确度

OCR 解析

目前开源 OCR 解析工具效果较好的是 MinerU，它支持配置不同的模型进行排版解析，支持公式及表格的识别，它的解析过程中会输出不同粒度的结果文件，详见 输出文件格式 - MinerU，以下对 middle.json 作说明

middle.json 中包含排版解析的结果，大致结构如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
{
  // 每个元素是每一页PDF的识别结果
  "pdf_info": [
    {
    // 一页中包含若干个由MinerU识别出来的内容块（block），例如文本段落、表格、图片
      "para_blocks": [
        {
          "type": "text",
          // 对于文本段落，block中包含多个行
          "lines": [
            {
              // 一行中包含多个片段（span），span是MinerU排版解析的最小单位
              "spans": [
                {
                  // 当前span的识别区域坐标(x0, y0, x1, y1)
                  // (x0, y0)为左上角坐标
                  // (x1, y1)为右下角坐标
                  "bbox": [],
                  "content": "",
                  "type": "text",
                  "score": 1.0
                }
              ]
            }
          ]
        }
      ]
    }
  ]
}

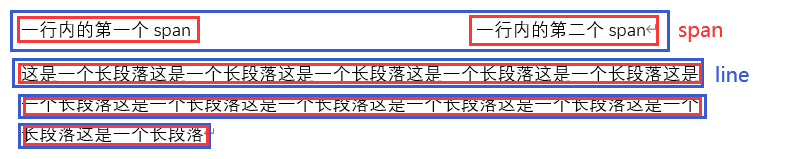

span 识别区域示例如下

原生解析

原生解析使用 pdfplumber，该库支持对特定区域的 PDF 元素进行解析，可解析文本和表格

简单用法示例如下

1
2
3
4
5
6
7
8
9
import pdfplumber
​
pdf_path = "..."
with pdfplumber.open(pdf_path) as pdf:
    page0 = pdf.pages[0]
    bbox = (x0, y0, x1, y1)  # PDF区域坐标
    page = page.within_bbox(bbox)
    text: str = page.extract_text()  # 提取文本
    table: list[list[str | None]] = page.extract_table()  # 提取表格

混合解析

混合解析经过以下步骤

  1. 使用 MinerU 对 PDF 进行排版解析

    在 MinerU 配置中取消公式解析和表格解析，输出 middle.json

    由于 MinerU 解析出的表格的格式为 html，无法方便地处理跨页表格和多行多列单元格的情况，因此不使用 MinerU 进行表格解析，同时这样也提高了 MinerU 的处理速度

  2. 提取 middle.json 中的 span 信息，构建数据结构

  3. 修正所有 span

    对于不同类型的 span，有以下不同的处理

    • 文本：使用 pdfplumber 将 span 的识别区域（bbox 字段）扩大（通常扩大 5 个单位即可），裁剪该区域后提取其中的内容

    • 图片：span 中的内容是图片的文件名，不需要处理

    • 表格：对于不同章节中的表格有不同的处理，因此保留 span 中的识别区域（bbox 字段），在后续结构化步骤中使用 pdfplumber 进行特定的提取和处理

      使用 pdfplumber 对表格进行解析，输出结果为二维数组，可以较方便地进行合并、对齐等操作

  4. 后处理

    对所有 span 进行整体处理

    • 展开：将所有内容块中的 span 展开，构成一维的 span 列表

    • 过滤：根据内容过滤无用的 span

    • 排序：将 span 列表按内容顺序排序

      通常内容顺序为从上到下排序，根据 bbox 字段来排序

      1
      2
      3
      4
      5
      6
      def __lt__(self, other):
          x0, y0 = self.bbox[0], self.bbox[1]
          other_x0, other_y0 = other.bbox[0], other.bbox[1]
          if self.page != other.page:
              return self.page < other.page
          return (y0, x0) < (other_y0, other_x0)

文档结构化

排版解析输出的 middle.json 中只包含文档元素在 PDF 中的结构信息（所在页数、识别区域等），不包含元素之间在内容上的关联信息，因此需要设计一种算法，将文档元素按照内容上的关联组织成特定的结构，之后才能输出结构化的 json

文档树

一篇文章中的内容结构可以看做一个树结构，定义如下

  • 节点：表示文章中的独立内容单元，如章节、段落等

  • 边：表示内容单元的从属关系

在实现上，可以定义抽象节点如下

1
2
3
4
5
6
7
class Node(ABC, BaseModel, Generic[Result]):
    name: str
    spans: list[Span]  # 节点中包含的span子集，每个子集都是不相交的

    @abstractmethod
    def extract(self, *args, **kwargs) -> Result:
        ...

节点中分为分支节点和叶子结点

  • 分支节点负责处理 span 和子章节的从属关系

  • 叶子结点负责 span 中的内容解析

各节点实现各自的解析逻辑，只需要使用混合解析输出的 span 列表构造根节点，调用根节点的 extract 方法，即可递归地完成整个文档的内容解析，大致流程如下

sequenceDiagram
	participant caller as 调用方
	participant root as 根节点
	participant branch as 分支节点
	participant leaf as 叶子结点
	caller->>+root:调用extract()
	loop 调用extract()
		root->>+branch:处理子章节的从属关系
		loop 调用extract()
			branch->>+leaf:解析span内容
			leaf-->>-branch:返回解析结果
		end
		branch->>branch:合并解析结果
    	branch-->>-root:返回子章节解析结果
    end
    root->>root:合并子章节解析结果
    root-->>-caller:返回文档解析结果

分支节点

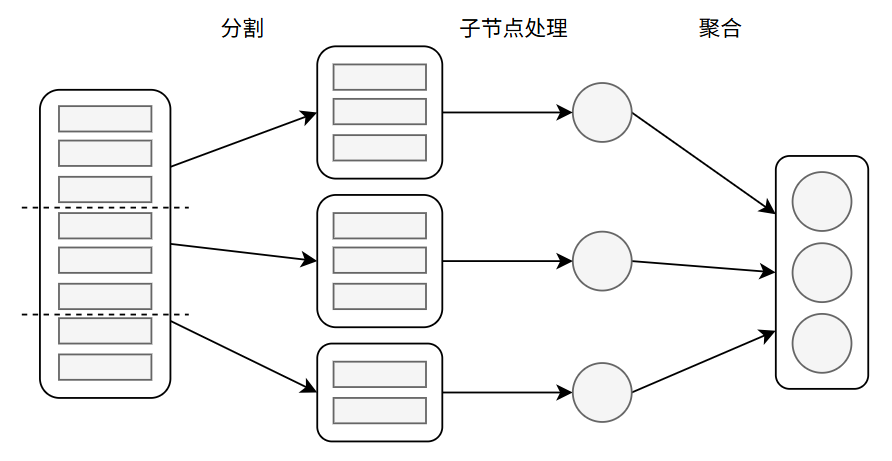

分支节点负责处理从属关系，具体可分为三步

  1. 分割：将 span 子集分割为更小的 span 集合

    分割时根据章节标题来分割，每个子集合就表示了该章节内容

    分割算法伪代码如下

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
     split_keys = 预定义该章节中可能出现的子标题

     分割结果 = []
     for span in 当前节点的span集合 do
         if 当前span与split_keys中某个值匹配 do
             next_span = 下一个在split_keys中匹配的span
             span子集合 = [当前span...next_span]
             将span子集合添加到分割结果中
         end
    end

    return 分割结果

  2. 子节点处理：将每个小集合分派给不同的子节点进行处理

    有以下两种情况

    • 若子节点是一个分支节点，则递归地处理该子节点内的从属关系

    • 若子节点是一个叶子结点，则直接解析子节点包含的内容

  3. 聚合：将子节点的处理结果聚合到结果集合中，返回

    结果集合通常是字典或列表

    • 对于子章节数量和结构都固定的情况，使用字典

    • 对于子章节数量不固定，但每个子章节具有相似结构的情况，使用列表

叶子节点

叶子节点负责具体文档内容的解析，经过分支节点的分割，所有的叶子节点中包含的 span 子集表示了最小的文档元素，如纯文本、单个表格、单张图片等，按照具体内容单元的形式进行不同的处理

以下对一些特殊的处理作说明

跨页表格合并

若表格跨页，则该表格会产生多个 span，这些 span 所在的页数是连续且不同的，若存在两个表格类型的 span，它们的页数相同，则它们必定属于不同的表格

经过足够细粒度地分割，位于同一个叶子节点中的表格 span 一定属于同一个表格，使用 pdfplumber 将这些 span 提取为二维数组，将多个二维数组按行拼接，实现表格合并

多行单元格处理

依赖 pdfplumber 的提取效果，正常情况下（不考虑多行单元格跨页的情况），若表格中包含多行单元格，则提取出的二维数组中就存在 None，例如以下形式，直接填充 None 的位置即可

1
2
3
4
5
6
[
  ["row1", "row1", "row1"], # 第一行第二列为多行单元格，覆盖第一行到第三行
  ["row2", None, "row2"],
  ["row3", None, "row3"],
  ["row4", "row4", "row4"]
]

文本键值对提取

对于需要将文本按 key:value 模式提取的内容单元，叶子节点中的 span 内容都是文本，且几乎每个 span 中的文本都近似符合 key:value 的模式，对于完全不符合模式的 span，直接将其内容与上一个符合模式的 span 内容拼接，相当于拼接到内容的 value 部分，之后对每个 span 使用正则表达式提取即可

节点依赖

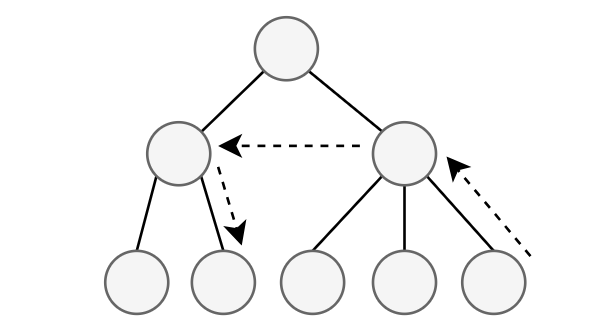

部分情况下，可能出现某个节点的解析需要依赖其他节点的解析结果的情况，此时可以使用状态提升的方法来解决

可以将节点的解析逻辑放到一个方法中（节点定义中的 extract 方法），而不是构造函数中，从而延迟解析的调用时机，此时兄弟节点的解析方法就会在它们的父节点的解析方法中调用，实现了兄弟节点之间的解析结果传递

对于非兄弟节点，可以将节点解析需要的参数提升到它的父节点的解析参数中，直到参数可以由兄弟节点提供
