前言

最近学习了 WinPcap，对教程中的 Demo 做一些函数说明补充

官方中文文档：[WinPcap: WinPcap 中文技术文档 (redicecn.com)](http://www.redicecn.com/htdocs/WinPcap Document V4.01/docs_cn/html/main.html)

Demo1: 获取接口列表

  • pcap_findalldevs_ex 函数：获取接口列表
  • pcap_freealldevs(pcap_if_t*)：释放接口列表资源
1
2
3
4
5
6
7
int pcap_findalldevs_ex(
    char *source,  // 使用的接口，PCAP_SRC_IF_STRING：网络接口，PCAP_SRC_FILE_STRING：文件接口
    struct pcap_rmtauth *auth,  // 用户认证，默认null
    pcap_if_t **alldevs,  // 接口链表头指针
    char *errbuf  // 错误信息缓冲区
    // return：-1表示错误
);

pcap_if_t 结构体是 pcap_if 的 typedef，相关类型定义如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
// 接口表项
struct pcap_if {
    struct pcap_if *next;  // 下一个接口
    char *name;     // 接口名 name to hand to "pcap_open_live()"
    char *description;  // 接口描述 textual description of interface, or NULL
    struct pcap_addr *addresses;  // 该接口的地址列表
    bpf_u_int32 flags;  // PCAP_IF_ interface flags
};

// 接口地址表项
struct pcap_addr {
    struct pcap_addr *next;
    // sockaddr是通用地址类型，可表示IPv4、IPv6等地址
    struct sockaddr *addr;      // 网络地址
    struct sockaddr *netmask;   // 子网掩码
    struct sockaddr *broadaddr; // 当前地址对应的广播地址
    struct sockaddr *dstaddr;   // 当前地址的P2P目的地址
};

// sockaddr定义
struct sockaddr {
    u_short sa_family;  // 地址类型，AF_INET表示IPv4，AF_INET6表示IPv6
    char    sa_data[14];  // 地址数据
};
// sockaddr特定变种，可将sockaddr强转为以下两种
// IPv4地址
struct sockaddr_in {
    short   sin_family;  // AF_INET 表示 IPv4
    u_short sin_port;  // 端口号
    struct in_addr  sin_addr;  // IPv4地址
    char    sin_zero[8];
};
// IPv6地址
struct sockaddr_in6 {
    short sin6_family;
    u_short sin6_port;
    u_long sin6_flowinfo;
    struct in6_addr sin6_addr;
    __C89_NAMELESS union {
        u_long sin6_scope_id;
        SCOPE_ID sin6_scope_struct;
    };
};

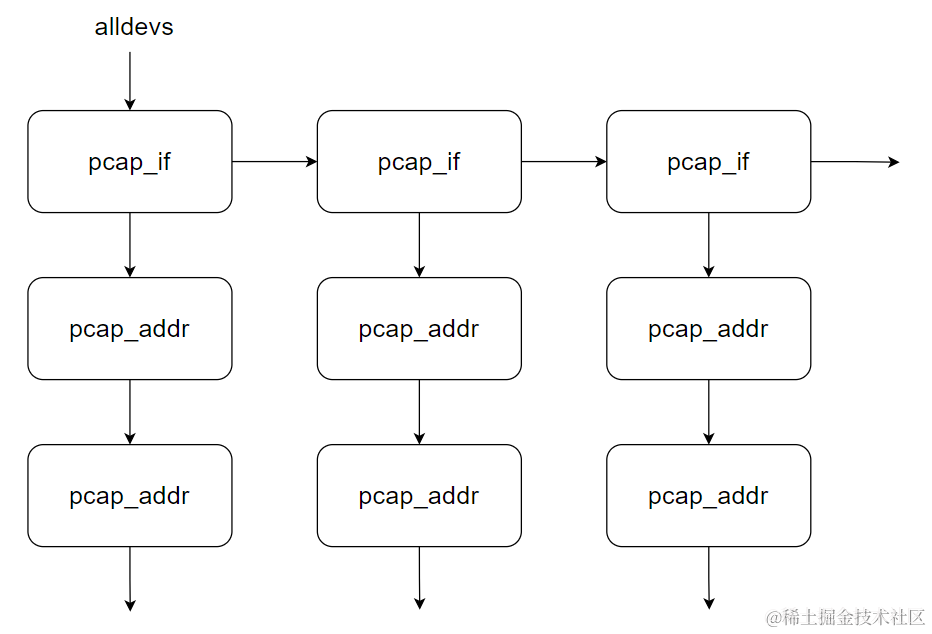

上述结构的关系如下图所示，一个接口可以拥有多个网络地址，都是以链表形式连接

Demo2：获取接口高级信息

对每个 pcap_if 对象打印其中的所有信息

  • name：接口名
  • description：接口描述
  • flags：flags & PCAP_IF_LOOPBACK，判断是否是环回地址
  • addresses：pcap_addr 地址列表

IPV4 地址转换字符串

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/**
 * @param in 32位整数地址
 * @return 点分十进制字符串
*/
char* ipv4_to_s(u_long in) {
    // 12个字符串，每个字符串最大为4个3位数+3个点+null
    static char output[12][3 * 4 + 3 + 1];
    static short which;
    u_char *p;

    // IP地址表示为32位整数(u_long)，将其转换为u_char，就是将in按8位拆分，并得到首字节的指针
    p = (u_char*) ∈
    which = (which + 1) % 12;
    sprintf(output[which], "%d.%d.%d.%d", p[0], p[1], p[2], p[3]);
    return output[which];
}

IPv6 地址转换字符串

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
/**
 * @param sockaddr 地址项对象
 * @param address 地址缓冲区
 * @param addrlen 缓冲区长度
 * @return 地址字符串
*/
char* ipv6_to_s(struct sockaddr* sockaddr, char* address, int addrlen) {
    socklen_t sockaddr_len = sizeof(struct sockaddr_in6);

    /**
     * 调用getnameinfo将IPV6地址转换为字符串
     * @param sa sockaddr结构体，表示通用网络地址
     * @param salen sockaddr结构体大小
     * @param host 存储主机名的缓冲区指针
     * @param hostlen 主机名缓冲区大小
     * @param serv 存储服务名(端口号)缓冲区指针
     * @param servlen 端口号缓冲区大小
     * @param flags NI_NUMERICHOST：主机名转换为数字形式，NI_NUMERICSERV：服务名转换为数字形式
     * @return 0 执行成功
     */
    if (getnameinfo(sockaddr, sockaddr_len, address, addrlen,
                    nullptr, 0, NI_NUMERICHOST) != 0) {
        address = nullptr;
    }

    return address;
}

Demo3：打开接口捕获数据包

打开接口

  • pcap_open：打开接口
  • pcap_close(pcap_t*)：关闭接口
1
2
3
4
5
6
7
8
9
10
// 打开接口
pcap_t *pcap_open(
    const char* source,  // 接口名，pcap_if.name
    int snaplen,  // 截断长度，即捕获的数据包长度，单位B，捕获全部数据包设为65535
    int flags,  // 默认只捕获发送给该接口的包，设置混杂模式捕获全部数据包，PCAP_OPENFLAG_PROMISCUOUS
    int read_timeout,  // 超时时间
    struct pcap_rmtauth *auth, // null
    char* errbuf  // 错误信息缓冲区
    // return pcap_t pcap结构体的typedef，表示已打开接口的描述符
);

该函数返回的 pcap_t 结构是后续操作该接口的描述符，pcap 结构体对用户不可见，由 wpcap.dll 维护，一个可能的描述（cite. winpcap - What structure pcap_t have? - Stack Overflow）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
struct pcap {
    int fd;
    int snapshot;
    int linktype;
    int tzoff;      /* timezone offset */
    int offset;     /* offset for proper alignment */

    struct pcap_sf sf;
    struct pcap_md md;

    /*
     * Read buffer.
     */
    int bufsize;
    u_char *buffer;
    u_char *bp;
    int cc;

    /*
     * Place holder for pcap_next().
     */
    u_char *pkt;


    /*
     * Placeholder for filter code if bpf not in kernel.
     */
    struct bpf_program fcode;

    char errbuf[PCAP_ERRBUF_SIZE];
};

捕获数据包

打开接口后，调用 pcap_loop 捕获数据包，同时还有 pcap_dispatch 也可捕获数据包，两者参数相同

两者的不同在于 pcap_loop 在超时时，如果未捕获到数据包，会使进程阻塞，因而可以持续捕获，而 pcap_dispatch 在超时时会直接返回，不能持续捕获

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
int pcap_loop(
    pcap_t* handle,  // 打开接口描述符
    int cnt,  // 捕获数据包的数量，0或负数时持续捕获
    pcap_handler handler,  // 捕获数据包的回调函数
    u_char* param  // 传递到回调函数的第一个参数param，
    // return 成功捕获的数据包数量
);

// pcap_handler定义
void packet_handler(
    u_char* param,  // pcap_loop传递的参数
    const struct pcap_pkthdr* header,  // 包元数据
    const u_char* pkt_data  // 包内容，字节数组
);

// 元数据定义
struct pcap_pkthdr {
    struct timeval ts;  // 时间戳
    bpf_u_int32 caplen; // 分组长度(成功捕获的长度)
    bpf_u_int32 len;    // 包长度
};

Demo4：非回调捕获包

使用 pcap_next_ex 捕获一个数据包

1
2
3
4
5
6
7
8
9
10
11
12
int pcap_next_ex(
    pcap_t* handle,  // 打开接口描述符
    struct pcap_pkthdr**  header,  // 包元数据
    const u_char** pkt_data  // 包内容
    /**
     * @return
     * 1：捕获成功
     * 0：超时失败
     * -1：捕获失败，发生异常，可通过pcap_geterr(handle)获取错误信息
     * -2：获取到离线记录文件的最后一个报文(EOF)
    */
);

Demo5：过滤数据包

  • pcap_compile：编译过滤表达式
  • pcap_setfilter：为捕获会话设置一个过滤器
1
2
3
4
5
6
7
8
9
10
11
12
13
14
int pcap_compile(
    pcap_t* handle,  // 打开的接口描述符
    struct bpf_program* bpf,  // 存储编译后的过滤器程序
    const char* str,  // 过滤表达式
    int optimize,  // 是否优化，1：优化，0：不优化
    bpf_u_int32 net_mask  // 子网掩码
    // return 0：成功
);

int pcap_setfilter(
    pcap_t* handle,  // 打开的接口描述符
    struct bpf_program* bpf  // 过滤器程序
    // return 0：成功
);

Demo6：UDPdump

主流程

  1. 获取接口列表
  2. 选择接口，获取 pcap_if
  3. pcap_open 打开接口，获取描述符 handle
  4. pcap_datalink 检查接口的数据链路层类型，DLT_EN10MB 为以太网
  5. pcap_compile 编译过滤表达式为 bpf_program
  6. pcap_setfilter 设置 handle 的过滤器
  7. pcap_freealldevs 释放接口列表
  8. pcap_loop 开始捕获

回调处理流程

  1. 通过 pcap_pkthdr 结构获取元数据，打印时间戳等信息

  2. 将 pkt_data 解析出 IP 首部和 UDP 首部

    处理流程主要是对捕获到的字节数组进行解析，通常的做法就是先定位到要解析的部分的首地址，然后将指针强转为其他类型，指针强转就是改变指针指向的单位，换句话说，就是不同类型的指针移动时以不同的单位进行移动，改变指针类型就是改变指针移动的步长，当指针指向解析部分首地址时，改变指针类型为解析类型，就可以得到解析部分的完整结构了

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    /* 获得IP数据包头部的位置 */
    ip_header* ip = (ip_header*)(pkt_data + 14); // 以太网头部长度，单位B

    /* 获得UDP首部的位置 */
    // ip->ver_ihl & 0xf获取低4位值，即ihl
    // 首部长度单位4B，ihl * 4 = IP首部长度字节数
    u_int ip_len = (ip->ver_ihl & 0xf) * 4;
    // ip指针转为字节表示，ip + ip_len = IP包数据部分第一字节，再转为udp_header*，得到UDP首部
    udp_header* udp = (udp_header*)((u_char*)ip + ip_len);

    /* 将网络字节序列转换成主机字节序列 */
    // 获取源端口和目的端口并转换，主机字节序和网络字节序不一定相同
    sport = ntohs(udp->sport);
    dport = ntohs(udp->dport);
    // 类似有ntohl, htons，htonl

    /* 打印IP地址和UDP端口 */
    printf("%d.%d.%d.%d:%d -> %d.%d.%d.%d:%d\n",
           ip->saddr.byte1,
           ip->saddr.byte2,
           ip->saddr.byte3,
           ip->saddr.byte4,
           sport,
           ip->daddr.byte1,
           ip->daddr.byte2,
           ip->daddr.byte3,
           ip->daddr.byte4,
           dport);

Demo7：处理脱机堆文件

保存堆文件

将捕获的数据包数据保存到文件中

  • pcap_dump_open：创建并打开堆文件，通常文件名为 *.pcap
  • pcap_dump：将数据包写入堆文件
1
2
3
4
5
6
7
8
9
10
11
pcap_dumper_t* pcap_dump_open(
    pcap_t* handle,  // 打开接口描述符
    const char* filename  // 写入文件路径，注意Windows中相对路径相对于.exe文件
    // return 打开的堆文件描述符，pcap_dumper的typedef
);

void pcap_dump(
    u_char* param,  // 堆文件描述符，将pcap_dumper_t强转得到，回调时通过param参数传递
    const struct pcap_pkthdr* pkt_header,  // 数据包header
    const u_char* pkt_data  // 数据包内容
);

读取堆文件

  • pcap_createscrstr：根据参数生成一个描述接口的 source 字符串，可用于创建文件接口，使用 pcap_open 打开，pcap_loop 捕获
  • pcap_open_offline：专用于打开文件接口
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
int pcap_createsrcstr(
    char* source,  // 存储souce字符串的缓冲区
    int type,  // source字符串类型，
    const char* host,  // 远程主机名
    const char* port,  // 远程端口号
    const char* name,  // 接口名称，打开文件接口即文件名
    char* errbuf  // 错误信息缓冲区
    // return 0：成功
);
/**
 * type参数
 * PCAP_SRC_FILE：文件接口
 * PCAP_SRC_IFLOCAL：本地接口
 * PCAP_SRC_IFREMOTE：远程接口，必须基于RPCAP协议
 */

pcap_t* pcap_open_offline(
    const char* filename,  // 文件名
    char* errbuf  // 错误信息缓冲区
    // return 文件接口描述符
);

Demo8：发送数据包

发送单个数据包

pcap_sendpacket：发送单个数据包

1
2
3
4
5
6
int pcap_sendpacket(
    pcap_t* handle,  // 打开接口描述符
    const u_char* packet,  // 数据包，包含首部信息
    int packet_len  // 包大小，单位B
    // return 0：成功
);

发送队列

使用发送队列，发送队列相关函数

  • pcap_sendqueue_alloc：创建指定大小的发送队列
  • pcap_sendqueue_queue：将包添加到发送队列
  • pcap_sendqueue_transmit：传输发送队列
  • pcap_sendqueue_destroy：销毁发送队列
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
pcap_send_queue* pcap_sendqueue_alloc(
    u_int memsize  // 发送队列大小，单位B
    // return 队列对象
);

int pcap_sendqueue_queue(
    pcap_send_queue* queue,  // 发送队列对象
    const struct pcap_pkthdr *pkt_header,  // 包header
    const u_char *pkt_data  // 包内容
    // return 0：成功，-1：失败
);

u_int pcap_sendqueue_transmit(
    pcap_t* p,  // 发送接口描述符
    pcap_send_queue* queue,  // 发送队列
    int sync  // 是否同步发送
    // return 成功发送的字节数
);

Demo9：收集并统计网络流量

pcap_setmode：设置接口为统计模式

1
2
3
4
5
6
7
8
9
10
11
int pcap_setmode(
    pcap_t* p,  // 接口描述符
    int mode  // 模式
    // return 0：成功，-1：失败
);
/**
 * mode参数
 * MODE_CAPT：捕获模式，仅捕获数据包
 * MODE_STAT：统计模式，获取统计信息
 * MODE_MON：监视模式，接口设置为混杂模式
 */

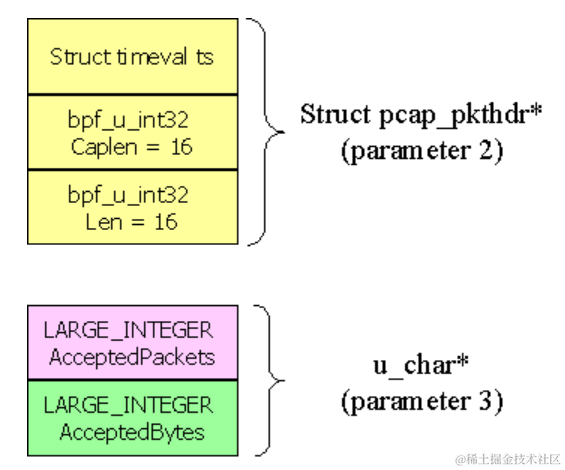

开始捕获后，pkt_header 和 pkt_data 为统计信息，具体如下所示

  • pkt_header 中包含 ts 时间戳，成功捕获长度为包内容大小 (统计信息)，pkt_data 共 16B

  • pkt_data 中前 8B 为 AcceptedPackets 已捕获的数据包数量，后 8B 为 AcceptedBytes 已捕获字节数

    *((LONGLONG*)pkt_data) 获取 AcceptedPackets 数值

    *((LONGLONG*)(pkt_data + 8)) 获取 AcceptedBytes 数值

补充：LARGE_INTEGER 类型

LARGE_INTEGER 可表示一个 64 位符号数，定义如下

1
2
3
4
5
6
7
8
9
10
11
typedef union _LARGE_INTEGER {
  __C89_NAMELESS struct {
    DWORD LowPart;
    LONG HighPart;
  } DUMMYSTRUCTNAME;
  struct {
    DWORD LowPart;
    LONG HighPart;
  } u;
  LONGLONG QuadPart;
} LARGE_INTEGER;

LowPart 存储 64 位数的低 32 位，HighPart 存储 64 位数的低 32 位，当编译器不支持 64 位数时，LARGE_INTEGER 通过 LowPart 和 HighPart 表示一个 64 位数，当支持 64 位数时，LARGE_INTEGER 等价于 LONGLONG(aka. __int64, long long)，可直接使用 QuadPart
