开始

Android 中的组件都是由 View 和 ViewGroup 组成，是一个树形结构，View 就代表了一个界面控件，ViewGroup 是存放多个 View 对象的布局容器

布局

LinearLayout 线性布局

表示一个横向或纵向的布局

  • orientation: 设置布局的排列方式，有 horizontal(水平)、vertical(垂直，默认) 两种方式

  • gravity: 控制子元素中内容对齐方式，可多种组合 (left|bottom)

  • layout_gravity: 控制组件的显示内容在父容器中的对齐方式

    线性布局中以排列方向上最大的组件的内容位置决定对齐标准

    线性布局水平排列，button2 最大，layout_gravity=bottom，则该组件的内容所在的位置为 bottom，button3 随之与 button2 的内容平行

  • layout_width: 通常用 wrap_content(匹配内容)，match_parent(填满父容器)

  • layout_height

  • id: 为组件设置一个资源 ID

  • background: 设置组件的背景或背景颜色

  • weight: 用于等比例划分区域，该属性设置后排列方向上的长度/宽度设置为 0dp

    在多个组件中设置该属性，使得设置的组件按比例设置大小，比例为 weight 值在所有组件的 weight 值之和的占比

    需要一个组件的大小依据另一组件的大小而定时，将该组件的大小设为 0，weight 设为 1，该组件会依据另一组件的大小占满剩余的屏幕

  • divider 分割线

    • divider: 设置分割线的图片
    • showDividers: 设置分割线所在位置，可选 none,middle,beginning,end
    • dividerPadding: 设置分割线的 padding

RelativeLayout 相对布局

表示一个控件相对于其他控件设置位置的布局

  • gravity: 设置容器内组件内容的对齐方式

  • IgnoreGravity：设置该属性为 true 的组件不受 gravity 属性的影响

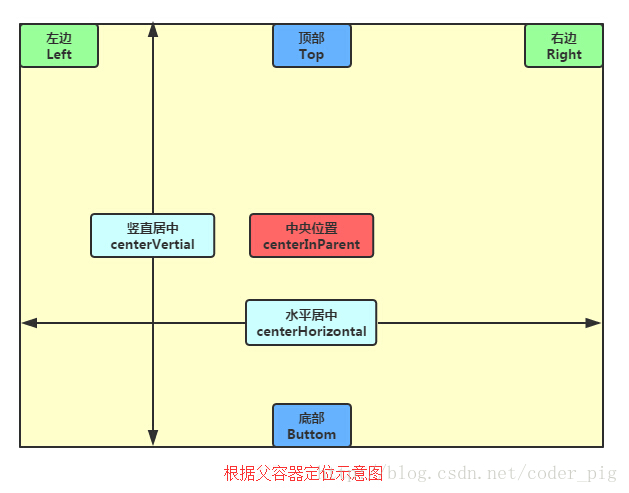

  • 根据父容器定位

    • layout_centerHrizontal: 水平居中
    • layout_centerVertical: 垂直居中
    • layout_centerInparent: 相对于父元素完全居中
    • layout_alignParentLeft: 左对齐
    • layout_alignParentRight: 右对齐
    • layout_alignParentTop: 顶部对齐
    • layout_alignParentBottom: 底部对齐

  • 根据兄弟组件 (处于同一布局的组件) 定位，指定组件 ID 来定位

    • layout_toLeftOf：参考组件的内容
    • layout_toRightOf
    • layout_above
    • layout_below
    • layout_alignTop: 参考组件的上边界
    • layout_alignBottom: 参考组件的下边界
    • layout_alignLeft: 同上
    • layout_alignRight: 同上

FrameLayout 帧布局

所有控件默认摆放在左上角，控件之间可覆盖，通过 layout_gravity 设置在布局中的对齐方式

UI 控件

TextView

表示一个简单文本

常用属性

  • id
  • layout_width
  • layout_height
  • gravity: 设置控件中文字的对齐方向
  • text: 设置文本显示的内容，一般将字符串写到 string.xml 中
  • textColor: 设置文本的颜色，一般将颜色写到 colors.xml 中
  • textStyle: 设置文字的风格，可选 normal,bold,italic
  • textSize: 设置字体大小，单位使用 sp
  • background: 设置控件的背景

设置字体阴影

  • shadowColor: 设置阴影颜色，需要与 shadowRadius 配合使用
  • shadowRadius: 设置阴影的模糊程度，通常为 3.0
  • shadowDx: 设置阴影水平方向的偏移
  • shadowDy: 设置阴影竖直方向的偏移

带边框的 TextView

需要编写一个 shapeDrawable，将 TextView 的 background 属性设置为该 shapeDrawable 资源

shapeDrawable 资源的节点及属性

  • <solid android:color = "xxx"> 这个是设置背景颜色的
  • <stroke android:width = "xdp" android:color="xxx"> 这个是设置边框的粗细,以及边框颜色的
  • <padding androidLbottom = "xdp"...> 这个是设置边距的
  • <corners android:topLeftRadius="10px"...> 这个是设置圆角的
  • <gradient> 这个是设置渐变色的,可选属性有
    • startColor: 起始颜色
    • endColor: 结束颜色
    • centerColor: 中间颜色
    • angle: 方向角度,等于 0 时,从左到右,然后逆时针方向转,当 angle = 90 度时从下往上
    • type: 设置渐变的类型

带图片的 TextView

在文字的上下左右添加图片，传入 drawable 资源 ID

  • drawableLeft
  • drawableRight
  • drawableBottom
  • drawableTop

若需要改变图片大小，在 java 代码中修改

autoLink 链接：当文字是一个链接或一段电话号码，可使文字链接到对应网址或应用

EditView

表示一个文本编辑框

  • 设置默认提示文本

    • hint: 默认提示文本

    • textColorHint: 提示文本颜色

  • 获得焦点后全选组件内的文本

    • selectAllOnFocus

  • 限制 EditText 输入类型：inputType

    • 文本：text,textUri,textPassword,textVisiblePassword,textMultiLine,textEmailAddress
    • 数值：number,phone,date,time, datetime,numberSigned

  • 限制输入行数：默认为多行显示，能够自动换行

    • minLines: 设置最小行数

    • maxLines: 设置最大行数，超过最大行数时会自动向上滚动

    • singleLine: 只允许单行输入，且不能滚动

  • 设置文字间隔，设置英文字母大写类型

    • textScaleX: 设置水平间隔

    • textScaleY: 设置数之间各竖直间隔

    • capitalize: 设置英文字母大写类型

      • sentences: 第一个字母大写
      • words: 每个单词首字母大写，用空格分隔
      • characters: 每个字母都大写

  • 获取输入文本：editText.getText().toString()

    获取的值不会为 null，但可能为空字符串

StateListDrawable

StateListDrawable 可根据不同的状态设置不同的图片效果，根节点为 <selector>

  • drawable: 引用的 Drawable 位图,我们可以把他放到最前面,就表示组件的正常状态~
  • state_focused: 是否获得焦点
  • state_window_focused: 是否获得窗口焦点
  • state_enabled: 控件是否可用
  • state_checkable: 控件可否被勾选,eg:checkbox
  • state_checked: 控件是否被勾选
  • state_selected: 控件是否被选择,针对有滚轮的情况
  • state_pressed: 控件是否被按下
  • state_active: 控件是否处于活动状态,eg:slidingTab
  • state_single: 控件包含多个子控件时,确定是否只显示一个子控件
  • state_first: 控件包含多个子控件时,确定第一个子控件是否处于显示状态
  • state_middle: 控件包含多个子控件时,确定中间一个子控件是否处于显示状态
  • state_last: 控件包含多个子控件时,确定最后一个子控件是否处于显示状态

Button

表示一个按钮

继承了 TextView，属性基本同 TextView，text 属性的文字会默认转换为大写，可设置 textAllCaps=false 取消

注册监听器：调用 button.setOnClickListener()，传入一个 lambda 表达式

ImageView

表示一张图片，src 指定 drawable 中的图片资源，图片一般放在 xxhdpi 分辨率下

在代码中可以动态的更改图片，调用 imageView.setImageResource(R.drawable.pic)

ProgressBar

用于显示一个进度条，表示程序正在加载数据

  • style 属性设置进度条的样式

    水平进度条：style="?android:attr/progressBarStyleHorizontal"

  • max 属性设置进度条最大值

    在代码中 progressBar.progress 属性可动态设置进度条进度

通过 visibility 属性设置控件可见或不可见，可选 visible,invisible,gone

visible 和 invisible 表示控件可见或不可见，控件还占据原来的位置，gone 表示控件消失，不占据空间，Android 控件均有这一属性

在代码中调用控件的 setVisibility() 可动态控制控件的可见状态，getVisibility() 返回控件可见状态

AlertDialog

在当前界面弹出一个提示框，能够屏蔽所有控件，置顶于所有界面元素之上

  • 对话框类型为 AlertDialog，创建对象类型为 AlertDialog.Builder
  • 创建 AlertDialog.Builder 对象
  • 调用 setIcon() 设置图标，setTitle() 或 setCustomTitle() 设置标题
  • 设置对话框的内容：setMessage() 还有其他方法来指定显示的内容
  • 调用 setPositive/Negative/NeutralButton() 设置：确定，取消，中立按钮
  • 调用 create() 方法创建这个对象，再调用 show() 方法将对话框显示出来

2.5.9 AlertDialog(对话框)详解 | 菜鸟教程 (runoob.com)

自定义控件

引入布局

编写一个自定义的局部布局，如标题栏布局，在主布局中使用 include 标签引入

1
<include layout="@layout/title"/>

自定义控件

为布局中的控件注册事件，使其封装为一个控件

  • 新建布局类，继承小布局使用的布局 (线性布局等)

  • 类中构造器传入 Context 和 AttributeSet 两个参数，动态加载布局类

    1
    2
    3
    4
    5
    6
    7
    public class TitleLayout extends LinearLayout {
        public TitleLayout(Context context, @Nullable AttributeSet attrs) {
            super(context, attrs);
            // inflate()的第一个参数为要加载的布局文件id，第二个参数为加载的布局添加一个父布局
            LayoutInflater.from(context).inflate(R.layout.title,TitleLayout.this);
        }
    }

  • 为布局中的控件注册事件

ListView

允许用户上下滑动浏览列表

将 data 传入 ListView：使用适配器 (常用 ArrayAdapter)，构造一个适配器，指定泛型，传入 Activity 实例，ListView 子项的布局 id 和数据源 data，最后将 ListView 控件的适配器设置为构造的适配器

自定义 ListView 子项

自定义 ListView 子项的界面

  • 编写子项的实体类存储显示的信息

  • 编写子项布局

  • 自定义实例类的适配器，继承 ArrayAdapter，指定泛型

    适配器的构造器传入 Activity 的实例，ListView 子项布局 id 和数据源

  • 重写 getView()，该方法在子项被滚动到屏幕中时调用

    • getView 方法中使用 LayoutInflator 动态加载布局，设置 inflate 第三个参数为 false，表示只让父布局的 layout 属性生效，而不添加父布局，通过调用 getItem(position) 获取当前项的 Fruit 实例，findViewById 获取控件，设置当前子项的显示内容

    • convertView 参数用于将加载好的布局进行缓存，在上下滚动时可以重用

      判断 convertView 是否为空，为空则动态加载，不为空令 view=convertView

    • ViewHolder 可用于对获取控件进行优化

      在 Adapter 类中定义一个 ViewHolder 内部类，类中存储布局中的控件，构造 ViewHolder 类对象，对加载的控件进行缓存，传入构造器中，再调用 view 的 setTag() 将 ViewHolder 存储在 view 中，convertView 不为空时，调用 getTag() 获取 ViewHolder 对象

点击事件

调用 listView.setOnItemClickListener() 注册监听器，传入 parent，view，position，通过 position 获取子项的实例

RecyclerView

RecyclerView 为新增库，用于表示一个列表，可以替代 ListView，在老版本 Android 运行需要在 build.gradle 添加 RecyclerView 的依赖

  • 自定义适配器使用 RecyclerView，继承 RecyclerView.Adapter，指定泛型为 class.ViewHolder，class 为自定义的适配器类，重写其中的方法，ViewHolder 内部类需要继承 RecyclerView.ViewHolder
    • 重写的方法

      • onCreateViewHolder()：用于创建 ViewHolder 实例，加载子项布局（子项的布局高度需要调整为自适应），将布局传入构造器中，返回 ViewHolder 实例

      • onBindViewHolder()：用于对 RecyclerView 子项赋值

      • getItemCount()：返回数据源长度

  • 在 onCreate() 中构造一个布局管理器对象 (线性布局 LinearLayoutManager)，传入 RecyclerView 的 setLayoutManager() 中

onBindViewHolder 中 position 不准的问题

调用 notifyItemXXX 方法时不会调用 onBindViewHolder 重新绑定，因此修改后每个 holder 的 position 不会改变

例：数据项 0,1,2 对应列表项 0,1,2

数据索引：[0]0,[1]1,[2]2
列表索引：[0]0,[1]1,[2]2
修改后
数据索引：[0]1,[1]2
列表索引：[1]1,[2]2
点击 1 时，position 依然是 1，数据中下标 1 的数据是 2，数据与列表不对应

调用 holder.getAbsoluteAdapterPosition 获取绝对位置

横向滚动和瀑布流布局

  • 横向滚动
    • 修改子项布局的排列方式为 vertical，固定宽度，设置控件的对齐方式
    • 设置 LinearLayoutManager 对象的 orientation 为 HORIZONTAL
  • 瀑布流布局
    • RecyclerView 内置 GridLayoutManager 网格布局和 StaggeredGridLayoutManager 瀑布流布局
    • 构造 StaggeredGridLayoutManager 对象，传入显示的列数和排列方向
    • 子项布局的宽度根据列数自动适配，设为 match_parent 即可

点击事件

需要为每个子项 View 注册点击事件

在适配器的 onCreateViewHolder() 中使用 ViewHolder 可以为最外层布局 (itemView) 或者布局内控件注册事件

调用 getAdapterPosition() 获取 position，进而获取对象

9-patch 图片

9-patch 图片可以指定那些区域可以被拉伸，哪些区域填充内容

在 Android Studio 中可以从.png 图片创建.9.png 图片，创建后将原图片删除或重命名，在边框填充小黑点指定区域

左边框和上边框的黑点区域表示拉伸的区域，右边框和下边框的黑点区域表示内容允许放置的位置
